AI外墙缺陷检测模型实现详解

引言

本篇文章是《城市建筑外立面缺陷检测系统》的AI部分延伸，介绍从数据标注、掩膜生成、模型训练、推理可视化的完整实现过程。

1.数据准备与标注

针对四类缺陷类型，分别从场景中收集30张图片，一共120张图片，尺寸均为512*512。用Labelme工具，对每张图片手动进行多边形绘制圈住缺陷区域，并且分配给一个对应的label（crack / spall / efflorescence / defacement）。

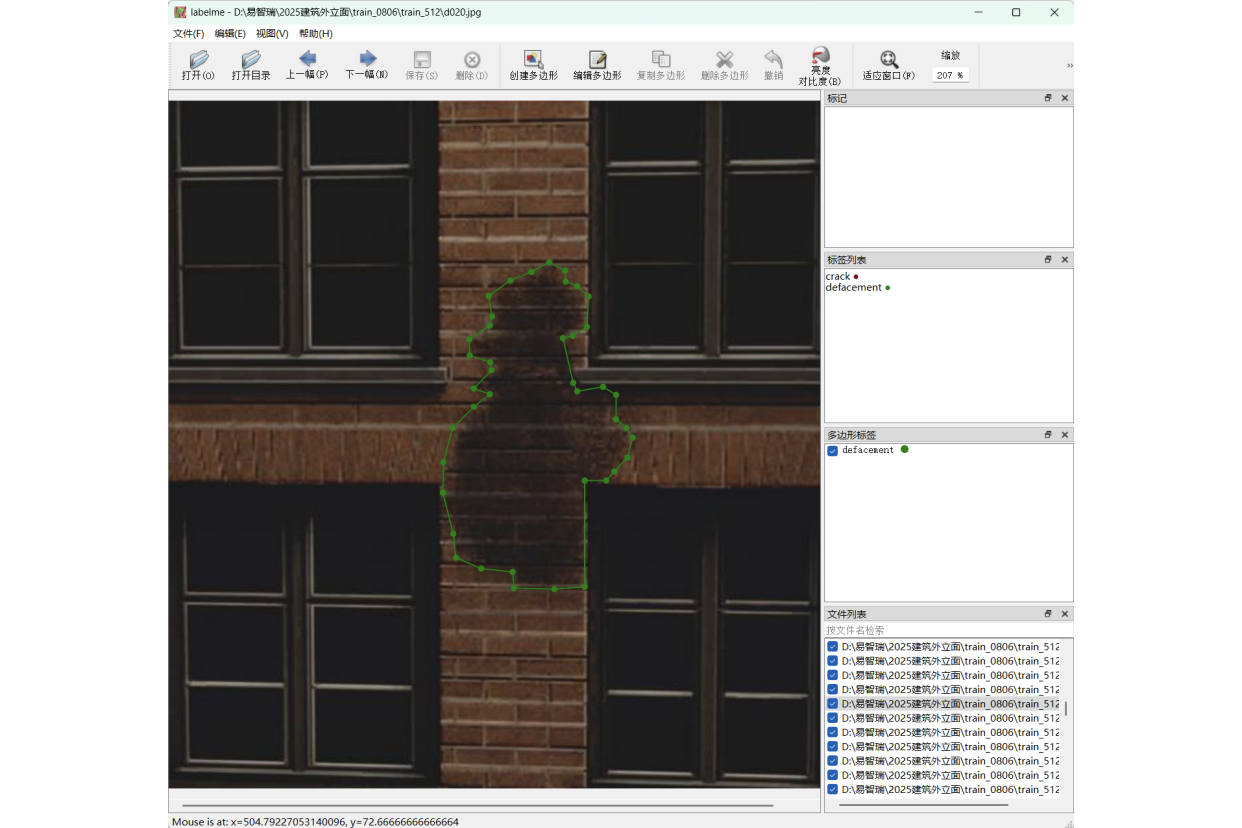

缺陷标注

标注的结果会以json数据保存，之后需要将这些json转换为灰度掩膜图(mask)。可以通过程序批量完成转换。

import os, json, cv2, numpy as np

LABEL2ID = {'background': 0, 'crack': 64, 'spall': 128, 'efflorescence': 192, 'defacement': 255}

def json_to_mask(json_path, out_path):
    data = json.load(open(json_path, 'r', encoding='utf-8'))
    h, w = data['imageHeight'], data['imageWidth']
    mask = np.zeros((h, w), dtype=np.uint8)
    for shape in data['shapes']:
        label = shape['label']
        pts = np.array(shape['points'], dtype=np.int32)
        cv2.fillPoly(mask, [pts], LABEL2ID[label])
    cv2.imwrite(out_path, mask)

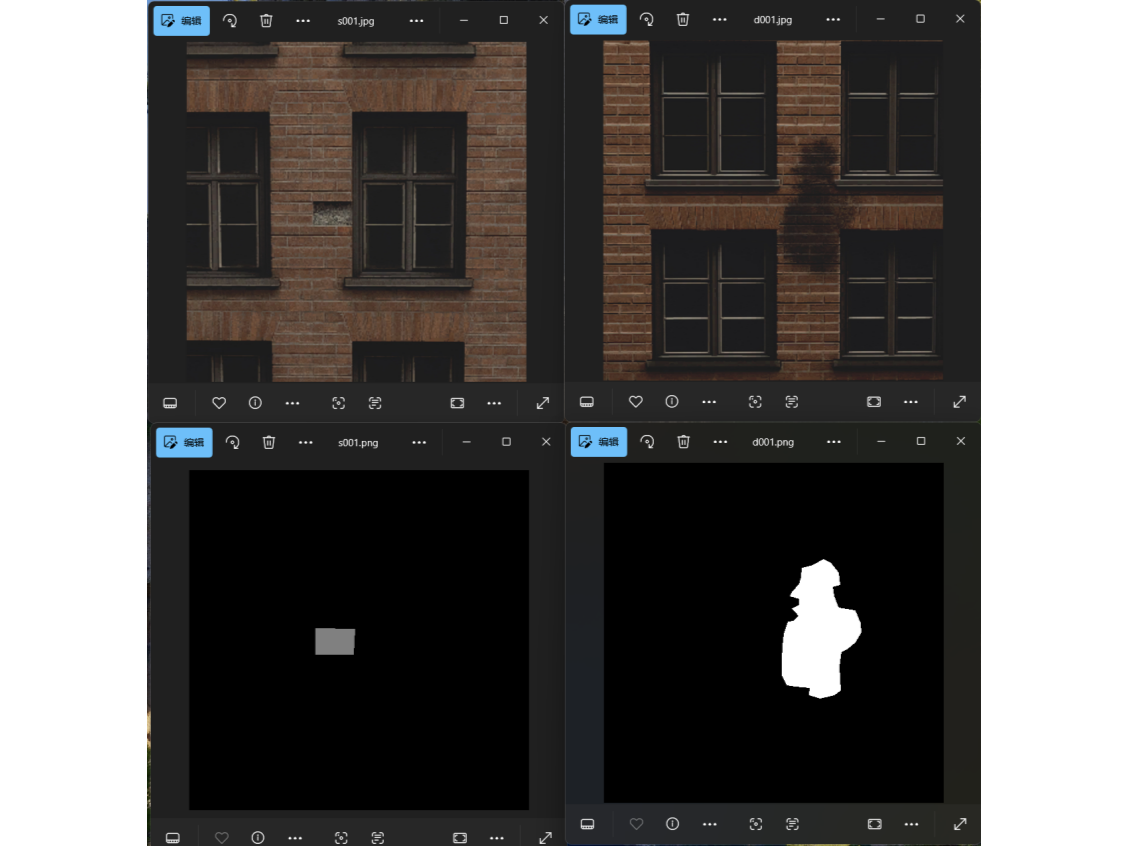

掩膜生成

2.模型训练（DeepLabv3-ResNet50）

准备好训练数据集后，我们选择在DeepLabv3-ResNet50预训练模型的基础上做迁移学习。DeepLabv3-ResNet50是一种语义分割模型，能把图片里的每个像素分到不同类别。其中DeepLabv3是 Google 提出的 DeepLab 系列的第三代方法，主要改进在于引入了空洞卷积（Atrous Convolution）和 ASPP（Atrous Spatial Pyramid Pooling），能在不降低分辨率的情况下获取更大范围的上下文信息。ResNet50是一个 50 层深度残差网络，用作特征提取的骨干网络（backbone），帮助模型提取图像的多层次特征。

(1) 数据集结构加载

定义一个Dataset，用于读取图像和对应掩膜。每个掩膜像素会被转化为类别编号（0–4）。训练时图片会被标准化为 ImageNet 均值与方差。

class DefectDataset(Dataset):
    def __init__(self, img_paths, mask_paths, transform=None):
        self.img_paths = img_paths
        self.mask_paths = mask_paths
        self.transform = transform

    def __len__(self):
        return len(self.img_paths)

    def __getitem__(self, idx):
        img = cv2.imread(self.img_paths[idx])[:, :, ::-1]
        mask = cv2.imread(self.mask_paths[idx], cv2.IMREAD_GRAYSCALE)
        mask_id = np.zeros_like(mask, dtype=np.uint8)
        mask_id[mask == 64] = 1  # crack
        mask_id[mask == 128] = 2  # spall
        mask_id[mask == 192] = 3  # efflorescence
        mask_id[mask == 255] = 4  # defacement

        if self.transform:
            img = self.transform(img)

        mask = torch.from_numpy(mask_id).long()
        return img, mask

接着构建 DataLoader，把数据集划分为80%训练集和20%验证集：

def make_loaders(data_dir, batch_size, val_split=0.2):
    img_paths = sorted(glob(os.path.join(data_dir, "train", "*.*")))
    mask_paths = sorted(glob(os.path.join(data_dir, "mask", "*.*")))
    assert len(img_paths) == len(mask_paths), "图片与掩码数量不一致"

    # 数据增强 / 预处理
    transform = transforms.Compose([
        transforms.ToPILImage(),
        transforms.ToTensor(),
        transforms.Normalize(mean=[0.485, 0.456, 0.406],
                             std=[0.229, 0.224, 0.225])
    ])

    ds = DefectDataset(img_paths, mask_paths, transform)
    n_val = int(len(ds) * val_split)
    n_tr = len(ds) - n_val
    ds_tr, ds_val = random_split(ds, [n_tr, n_val])
    loader_tr = DataLoader(ds_tr, batch_size=batch_size, shuffle=True, num_workers=4)
    loader_val = DataLoader(ds_val, batch_size=batch_size, shuffle=False, num_workers=4)
    return loader_tr, loader_val

(2) 构建模型

def get_model(num_classes=2):
    model = deeplabv3_resnet50(pretrained=True, progress=True)
    # 替换最后一层 classifier
    model.classifier[4] = nn.Conv2d(256, num_classes, kernel_size=1)
    return model

仅修改最后的卷积层即可让模型适应新任务，预训练权重能帮助快速收敛。

(3) 模型训练与验证循环

训练核心流程

def train_one_epoch(model, loader, criterion, optimizer, device):
    model.train()
    running_loss = 0
    for imgs, masks in loader:
        imgs, masks = imgs.to(device), masks.to(device)
        outputs = model(imgs)['out']
        loss = criterion(outputs, masks)
        optimizer.zero_grad()
        loss.backward()
        optimizer.step()
        running_loss += loss.item() * imgs.size(0)
    return running_loss / len(loader.dataset)

验证阶段

def eval_one_epoch(model, loader, criterion, device):
    model.eval()
    running_loss = 0
    with torch.no_grad():
        for imgs, masks in loader:
            imgs, masks = imgs.to(device), masks.to(device)
            outputs = model(imgs)['out']
            loss = criterion(outputs, masks)
            running_loss += loss.item() * imgs.size(0)
    return running_loss / len(loader.dataset)

训练阶段的超参数如下：

超参数	值
batch size（批大小）	4
epochs（训练轮数）	20
lr（learning rate, 学习率）	0.0001

主训练循环

for epoch in range(1, args.epochs + 1):
    tr_loss = train_one_epoch(model, loader_tr, criterion, optimizer, device)
    val_loss = eval_one_epoch(model, loader_val, criterion, device)
    print(f"Epoch {epoch}/{args.epochs}  train_loss={tr_loss:.4f}  val_loss={val_loss:.4f}")

    # 保存最优模型
    if val_loss < best_val_loss:
        best_val_loss = val_loss
        torch.save(model.state_dict(), args.save_path)

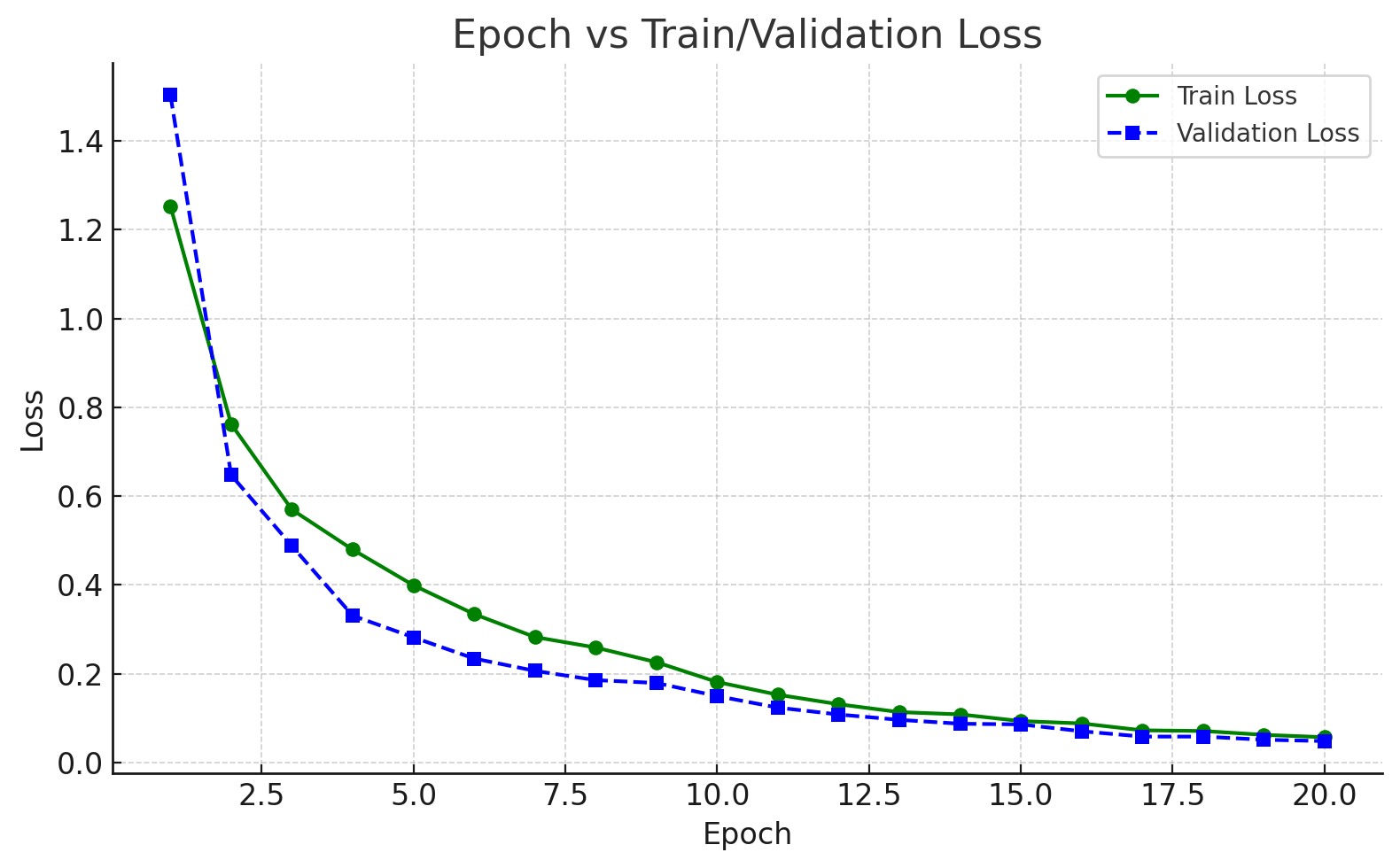

下图是在训练过程中训练损失/验证损失随着epoch增长的变化趋势图。整体过程一直在收敛中，最终第20个epoch完成时，train_loss=0.0573，val_loss=0.0486。

模型训练收敛曲线

模型训练完成时，将以.pth文件保存，其中存储了模型的各种参数信息。进行推理时，需要将该文件加载到模型中。

3.模型推理与面积计算

使用模型推理，我们可以对输入图片得到缺陷类型和缺陷像素的信息。通过缺陷像素可以进一步做成前端展示的高亮图，并且结合其他数据可以计算出缺陷部分的面积。整体效果如下图所示：

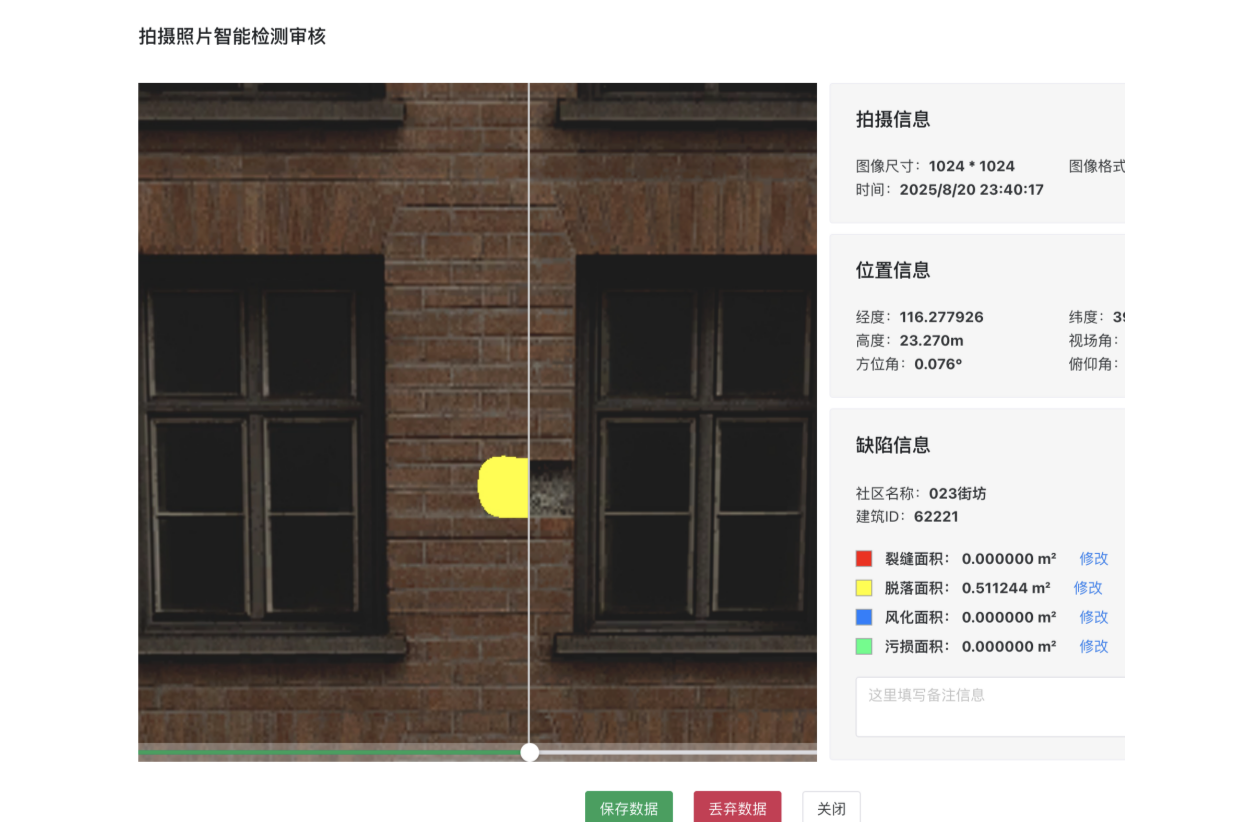

计算缺陷面积

(1) 推理时加载训练好的权重，对单张图片做前向传播并输出类别掩膜：

def inference(model, img_path, device, visible=True):
    model.eval()
    img = cv2.imread(img_path)[:, :, ::-1]
    input_img = transforms.Compose([...])(img).unsqueeze(0).to(device)

    with torch.no_grad():
        out = model(input_img)['out'][0]
        pred = out.argmax(0).byte().cpu().numpy()

输出矩阵 pred 的值表示每个像素所属的缺陷类型编号。

(2) 颜色叠加与像素统计

将结果可视化为彩色图像，并统计各类像素数量

COLORS = {1:[255,0,0], 2:[255,255,0], 3:[0,128,255], 4:[0,255,128]}
vis = img.copy()
for cls, col in COLORS.items():
    vis[pred == cls] = col

pixel_counts = {name: int((pred == i).sum()) for i, name in enumerate(
    ['bg','crack','spall','efflorescence','defacement']
) if i>0}

保存结果图或转成 Base64 返回前端：

1
2
3

_, buffer = cv2.imencode('.jpg', vis[:, :, ::-1])
img_base64 = base64.b64encode(buffer).decode('utf-8')

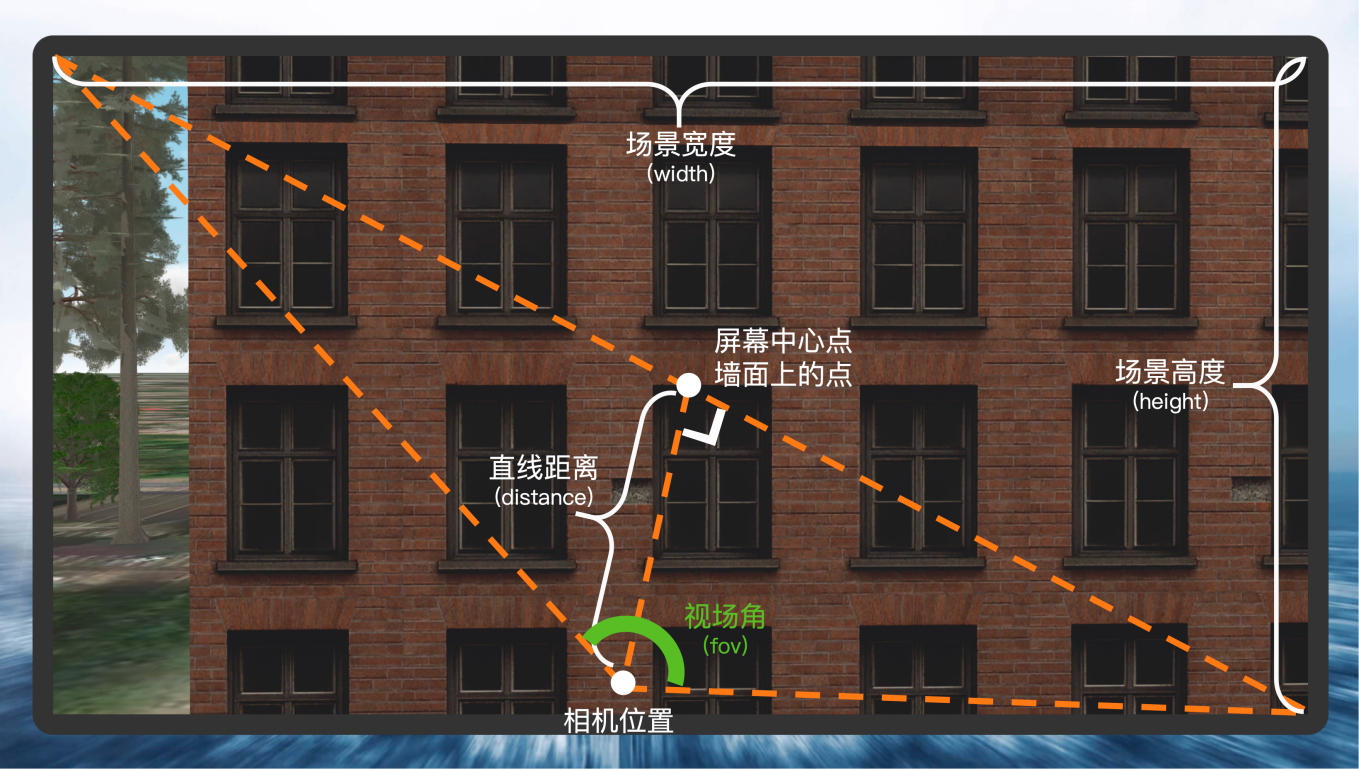

下面是缺陷面积的计算方式：

参数	值
场景宽度（width）	固定值
场景高度（height）	固定值
视场角（fov）	场景相机对角线视域角度
距前方建筑的直线距离（distance）	SceneView碰撞检测获得
缺陷像素数（pixels）	AI推理获得
