基于坡度的登山路线难度规划与可视化

在上一篇文章里，我实现了一个基于建筑阴影的路线规划算法，能够在夏季推荐更凉爽的路线。这一次，我想把思路延伸到登山场景：当我们规划一条登山路径时，除了距离以外，坡度才是决定难度的关键因素。于是我选取了一个景区内的路网数据（shp 格式）和一份小范围的坡度栅格数据（tif 格式），做了一个 Demo，目标是让用户可以在前端页面选择不同的难度等级，系统自动给出对应的登山路线，同时在地图上渲染出来，并配合图表展示坡度、长度和地形变化情况。

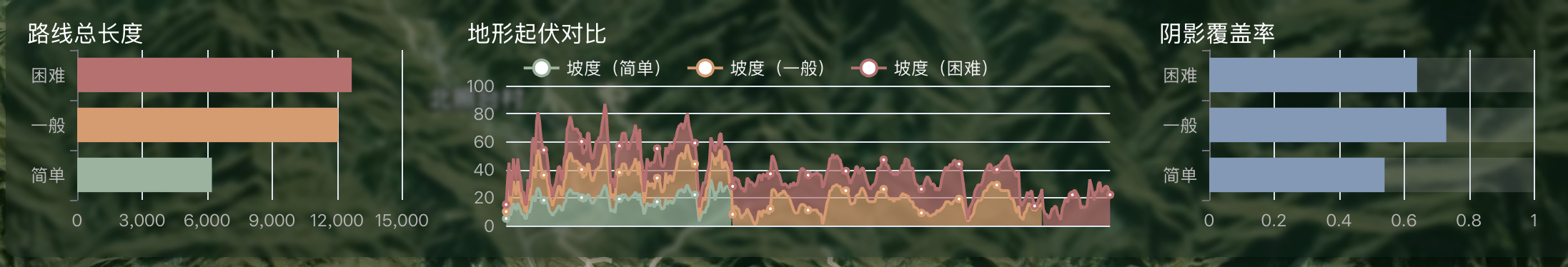

交互效果上，地图部分使用 Mapbox 进行三维可视化，支持卫星底图、倾斜视角和路径渲染；图表部分用 ECharts 绘制折线图、柱状图等，展示沿途坡度变化、不同难度线路的总长度对比、地形起伏分布和阴影覆盖率等指标。这样一来，用户不仅能看到最终推荐的线路，还能直观地了解这条线路“有多陡”“要走多久”，交互体验更加完整。

登山路线规划

技术思路

整体上我还是采用“后端计算 + 前端展示”的架构：

后端（Python）：负责数据准备和路线规划，具体包括 shp 矢量数据的加载、坡度栅格的读取、路段坡度计算、加权图构建和最短路径搜索。

前端（Vue + Mapbox + ECharts）：负责展示，地图部分渲染路径，图表部分分析坡度和长度指标。

后端核心在于 geopandas、rasterio 和 networkx 这三个库。geopandas 用来处理矢量路网数据，networkx 用来做图论计算。而 rasterio 是栅格处理的关键，它能方便地将地理坐标转换成栅格行列，并读取像元值。因为坡度数据以栅格形式存储，所以 rasterio 在这里承担了桥梁的作用。

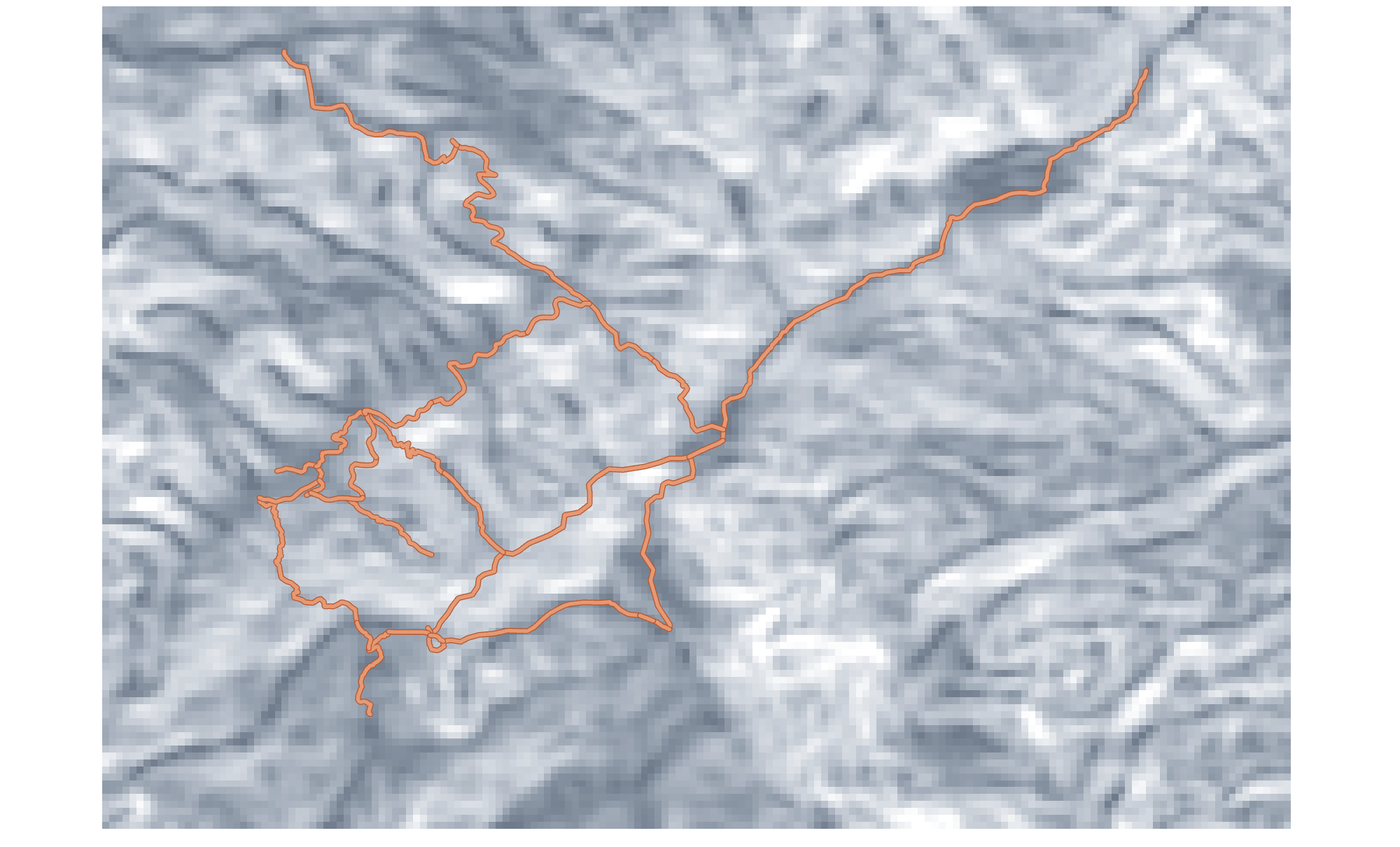

原始数据

实现过程

首先是数据加载。矢量路网用 geopandas 读取，坡度栅格用 rasterio 打开。

import geopandas as gpd
import rasterio
import networkx as nx
import numpy as np

roads = gpd.read_file("scenic_roads.shp")     # 路网数据
slope = rasterio.open("slope.tif")            # 坡度栅格

在这里，roads 代表景区内的可通行道路，slope 是每个像元对应一个坡度值的栅格数据集。

接着我写了一个函数来计算每条道路的平均坡度。做法是把道路线段采样成一系列点，再通过 rasterio.index(x, y) 将坐标映射到栅格行列，最后取出坡度值并计算平均。

def calc_edge_slope(line, raster):
    coords = [(x, y) for x, y in zip(*line.xy)]
    slopes = []
    for x, y in coords:
        row, col = raster.index(x, y)
        slopes.append(raster.read(1)[row, col])
    return np.nanmean(slopes)

line 是一条道路几何对象，raster.index 方法能把地理坐标对应到栅格行列，然后 raster.read(1) 返回坡度矩阵的第一波段数据。我循环采样点，得到一组坡度值，用 np.nanmean 求均值，避免缺失值影响结果。这样就能给每一条道路分配一个坡度属性。

然后我用 networkx 构建了加权图，把每一条路段作为一条边加入图结构。

G = nx.Graph()
for idx, row in roads.iterrows():
    length = row.geometry.length
    slope_val = calc_edge_slope(row.geometry, slope)
    weight = length * (1 + slope_val / 30.0)
    G.add_edge(row.start, row.end, weight=weight, slope=slope_val, length=length)

在这里我定义了一个简单的权重函数：道路长度乘以一个坡度因子 (1 + slope/30)，这样坡度越大，权重越高，也就是“更难走”。同时我在图里记录了 slope 和 length 作为属性，后续前端可以直接用来展示。

最后，用 networkx.shortest_path 做最优路径搜索，指定起点和终点后，就能得到一条节点序列，表示推荐的路径。

1
2
3

shortest_path = nx.shortest_path(
    G, source=start_node, target=end_node, weight="weight"
)

前端展示

前端用 Mapbox 初始化地图，设置中心点、缩放等级和俯视角度，叠加卫星影像作为底图，再将后端返回的 GeoJSON 路径添加到地图上。不同难度的路线用不同颜色区分，比如绿色表示简单，橙色表示中等，红色表示困难。

map.addSource("route", {
  type: "geojson",
  data: routeGeoJSON
});

map.addLayer({
  id: "route-line",
  type: "line",
  source: "route",
  paint: {
    "line-color": "#ff6600",
    "line-width": 4
  }
});

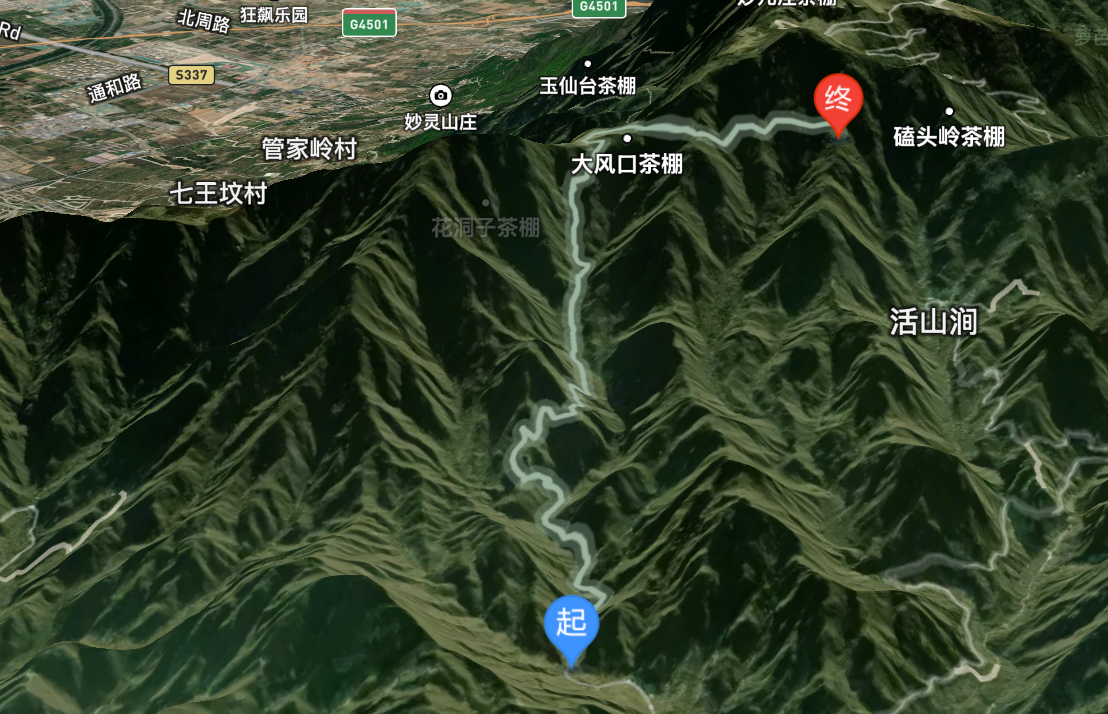

登山路线-简单

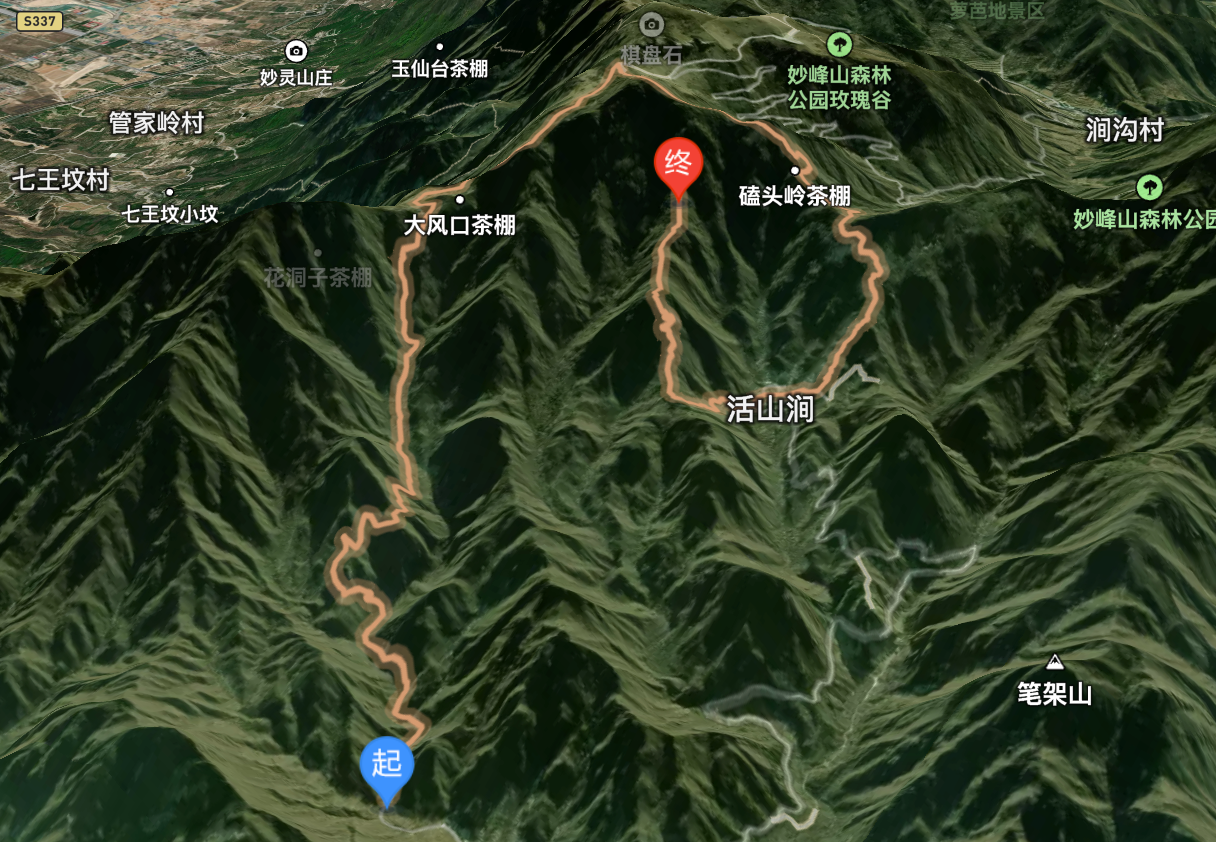

登山路线-中等

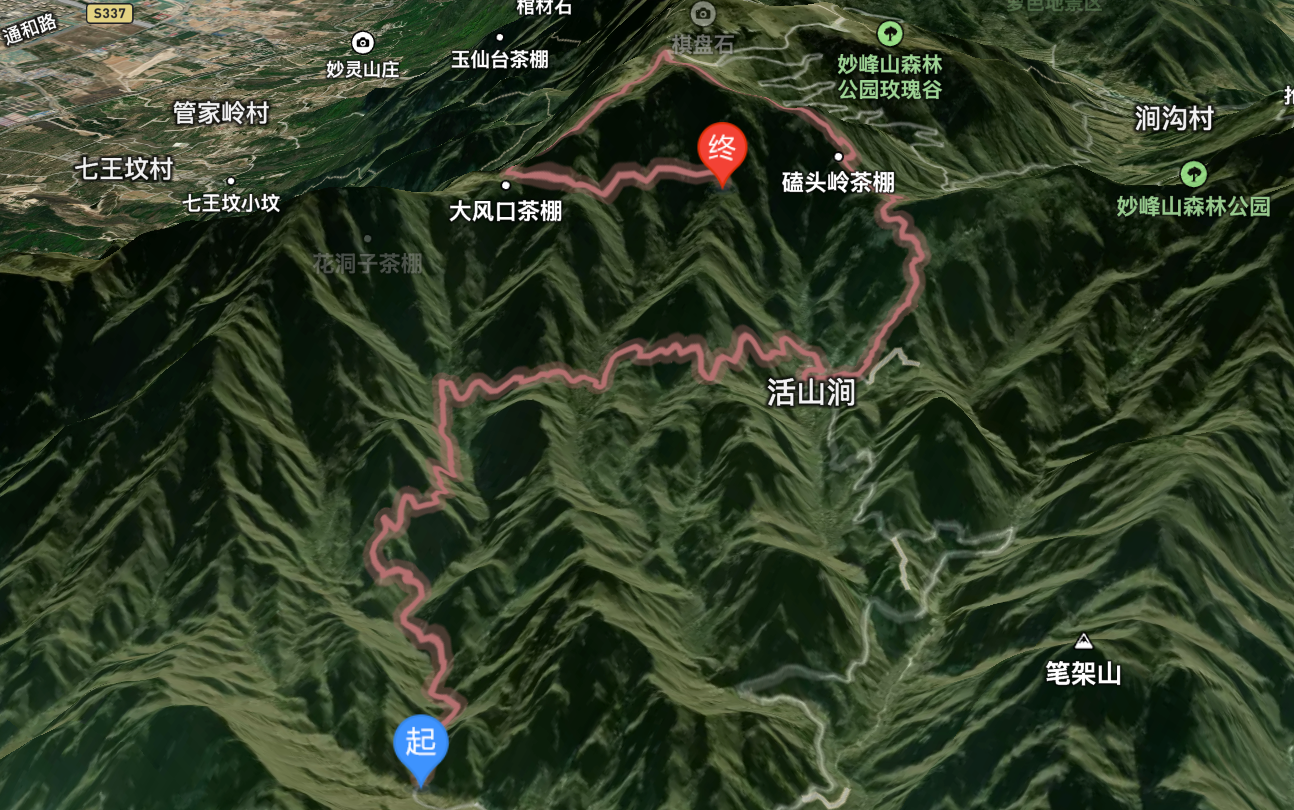

登山路线-困难

同时在 Vue 里嵌入 ECharts 图表，例如绘制坡度变化曲线：横轴是距离分段，纵轴是坡度值，能直观看到“这条路爬升有多陡”。

option = {
  xAxis: { type: "category", data: distanceBins },
  yAxis: { type: "value" },
  series: [{ data: slopeValues, type: "line", smooth: true }]
};
